S单级双吸卧式中开离心泵

S单级双吸卧式中开离心泵

S单级双吸卧式中开离心泵是卧式单级单吸清水离心泵,用于工农业及城市、排水、消防供水等。供吸送清水及物理化学性质类似水不含固体颗粒...
销售热线:15702155128
  • 产品概述
  • 适用范围
  • 性能参数
  • 结构特点

S单级双吸卧式中开离心泵是卧式单级单吸清水离心泵,用于工农业及城市、排水、消防供水等。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。

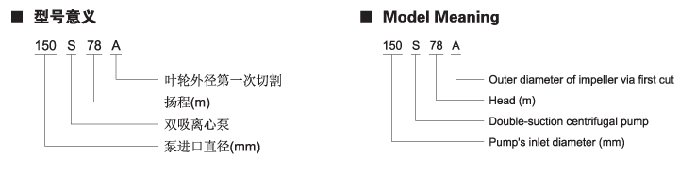

型号意义

S系列单级双吸卧式中开离心泵型号说明

  1. 本型泵的入口与吐出口均在水泵轴心线下方,与轴线垂直基水平方向,泵壳中开,检修时无需拆卸进水、排出管将及电动机《或其他原动机j。从联轴器向泵的方向看去,水泵为顺时针方向旋转。根据需要也可生产逆时针旋转的泵,但订货时应特殊提出。
  2. 本型号的主要零件有:泵体(1)、泵盖(2)、叶轮(3)、轴(4)、双吸密封环(5)、轴套(6)、轴承(15)等。除轴的材料为优质碳素钢外,其余均为铸铁制成。根据介质不同可换其它材质。
  3. 泵体与泵盖构成叶轮的工作空,在进、出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。 叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡可能还有些剩余轴向力则由轴端的轴母承受。
  4. 泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑。双吸密封环用以减少水泵叶轮处泄漏水。 水泵通过弹性联轴器与电动机直接传动。如果必须采用橡胶带传动时,应另设支架。
  5. 轴封为填料密封,为了冷却润滑密封腔和防止空气漏入泵内,在填料之间装有填料环,水泵工作时少量高压水通过泵盖中开面上的梯形凹槽流入填料腔.起水封作用。
