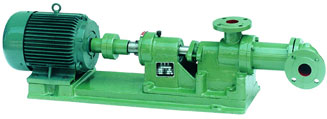

1-1B螺杆泵
I-1B系列螺杆泵是一种单螺杆式输送泵，它的主要工作部件是偏心螺旋体的螺标（称转子）和内表面呈双线螺旋面的螺杆衬套（称衬定子）。
销售热线：15702155128
- 产品概述
- 适用范围
- 性能参数
- 结构特点
I-1B系列螺杆泵是一种单螺杆式输送泵，它的主要工作部件是偏心螺旋体的螺标（称转子）和内表面呈双线螺旋面的螺杆衬套（称衬定子）。其工作原理是当电机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套表面滚动，于是形成泵的密封腔室。螺杆每转一周，密封腔中的液体就向前推进一个螺距。随着螺杆的连续传动，液体以螺旋方式以一个密封腔向另一个密封腔，挤出泵体。
| 型号 |
理论流量 QMPa （m3/h） |
流量 （ T/时） |
扬程 （m） |
吸程 （m） |
进出口径 |
转速 （r/min） |
配用电机 （K/w） |
工作压力 （kg/cm2） |
| 老型I-1B1寸 | 1.8 | 1.1 | 30 | 2 | 25 | 960 | 2.2 | 3 |
| I-1B1寸 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
| 老型I-1B1.5寸 | 4.8 | 3 | 80 | 2 | 40 | 960 | 3 | 8 |
| I-1B1.5寸 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
| I-1B2寸 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
| I-1B2.5寸 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
| 老型I-1B3寸 | 15 | 10 | 60 | 3 | 75 | 960 | 7.5 | 6 |
| I-1B3寸 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
| I-1B4寸 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
| I-1B5寸 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
| 老型I-1B5寸 | 27 | 19 | 60 | 3 | 125 | 960 | 11 | 6 |
| I-1B6寸 | 38 | 30 | 60 | 3 | 150 | 960 | 15 | 6 |
